一文搞懂1P、1P+N、2P、3P、3P+N、4P斷路器的區分與選用
發布時間：2025-02-14 09:32:33 丨 文章來源：海灣電氣火災 | 作者：http://www.518rt.com/丨 瀏覽次數：88

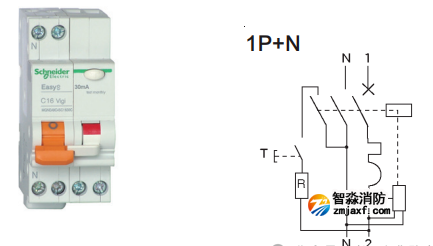

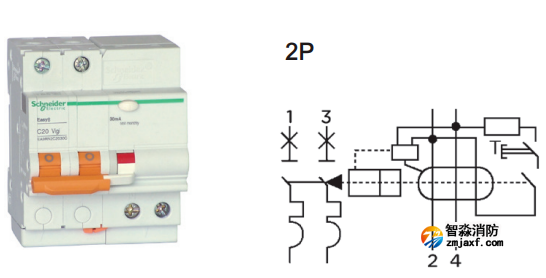

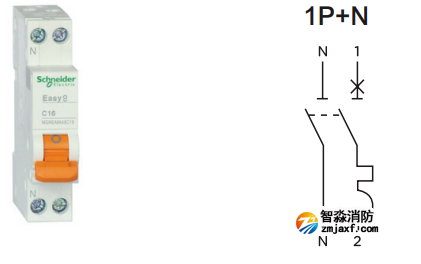

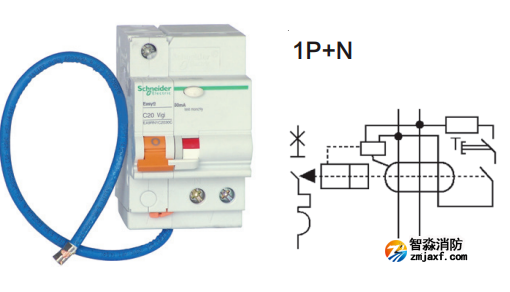

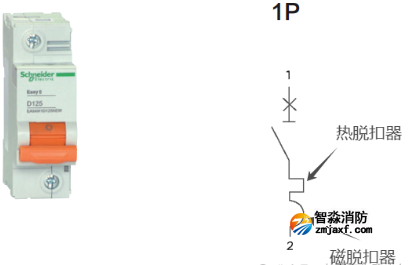

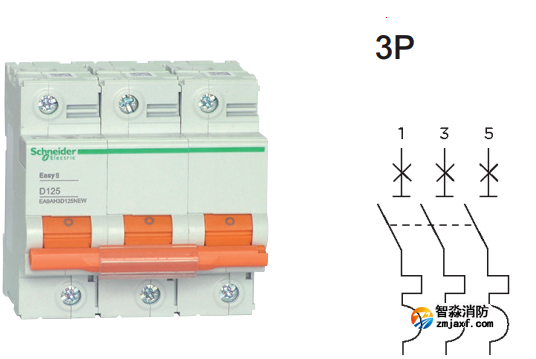

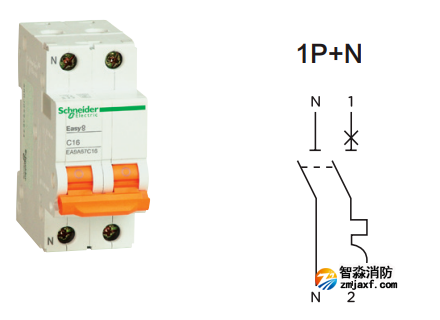

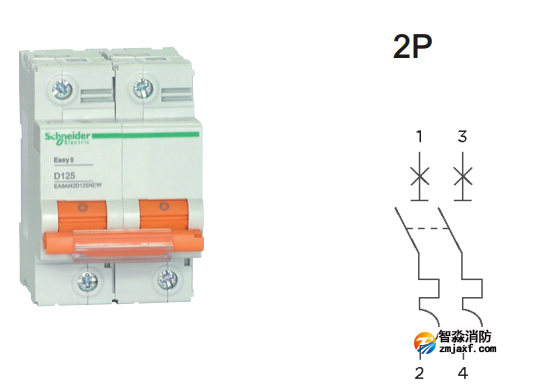

斷路器是家庭和工業用電中不可或缺的保護裝置，但面對市面上五花八門的型號（如1P、1P+N、2P等），很多人分不清它們的區別，更不知如何選擇。本文結合圖文解析，幫你徹底理清這些斷路器的特點及適用場景！結構特點：單極斷路器，僅控制火線（L），通常用于照明回路等簡單電路。保護功能：僅火線具備熱脫扣（過載保護）和磁脫扣（短路保護）。結構特點：雙極設計，但僅火線（L）帶脫扣器，N極僅為隔離開關（無保護功能）。關鍵注意：必須嚴格區分火線和中性線，若接反可能導致漏電時無法跳閘！適用場景：經濟型分回路配電（如插座回路），需搭配漏電保護器（RCD）使用。結構特點：雙極均帶脫扣器，可同時切斷火線和中性線。適用場景：主開關或對安全性要求高的回路（如廚房、浴室），雙極均帶保護功能，全面切斷電路。3P：三極均帶脫扣器，控制三相火線（L1/L2/L3），適用于三相平衡負載（如電機）。3P+N：四極設計，三相火線+中性線，但中性線無保護功能，適用于三相四線制系統（如帶中性線的380V設備）。

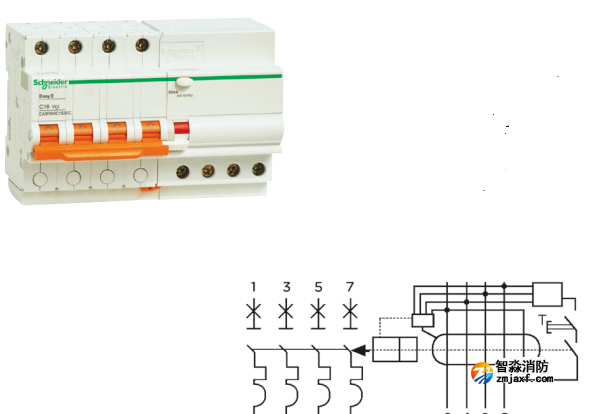

▲3P+N帶漏電斷路器結構特點：四極均帶脫扣器，可切斷三相火線+中性線，全面保護三相四線系統。適用場景：三相不平衡負載或需要完全隔離中性線的場合（如變壓器出線端）。主開關：優先選2P斷路器，全面切斷火線和中性線，保障安全。分回路：1P+N斷路器（經濟型）+漏電保護器，或直接選2P斷路器。三相設備：3P或3P+N（根據是否需要斷開中性線）。嚴禁反接1P+N：N極無保護，接反可能導致漏電不跳閘，引發觸電風險！接地至關重要：無論TN/TT系統，設備外殼必須接地，否則漏電保護依賴人體導電，極其危險！核心原則：根據負載類型、安全需求和預算綜合選擇，切勿為省錢犧牲安全性！
